1. Utformingen av eksperimentelt utstyr bør ha tilstrekkelig sikkerhetsavstand rundt mennesker. Forsøk i størst mulig grad å unngå å plassere utstyr og påføre høyspentledninger i personellkorridorer.
2. Installer gjerder og heng opp "Stopp, høyspenningsfare"-skilt på teststedet.
3. Høyspentledninger i forsøket bør ha støtte- eller trekkisolasjonsmaterialer. Det bør være en sikkerhetsansvarlig og en kabelfeiltester for å hindre at noen nærmer seg eller passerer nedenfra.
4. Det er best å holde mikroamperemåleren i en høy posisjon i DC høyspenningstesten. I tillegg til skjermingsboksen bør det være en overstrøms automatisk beskyttelsesanordning for å hindre at måleren brenner ut ved plutselig havari, kortslutning eller utladning.
5. Strømfrekvens tåle spenningstest: Vær oppmerksom på å verifisere om utstyrskapasiteten er tilstrekkelig og unngå resonans.

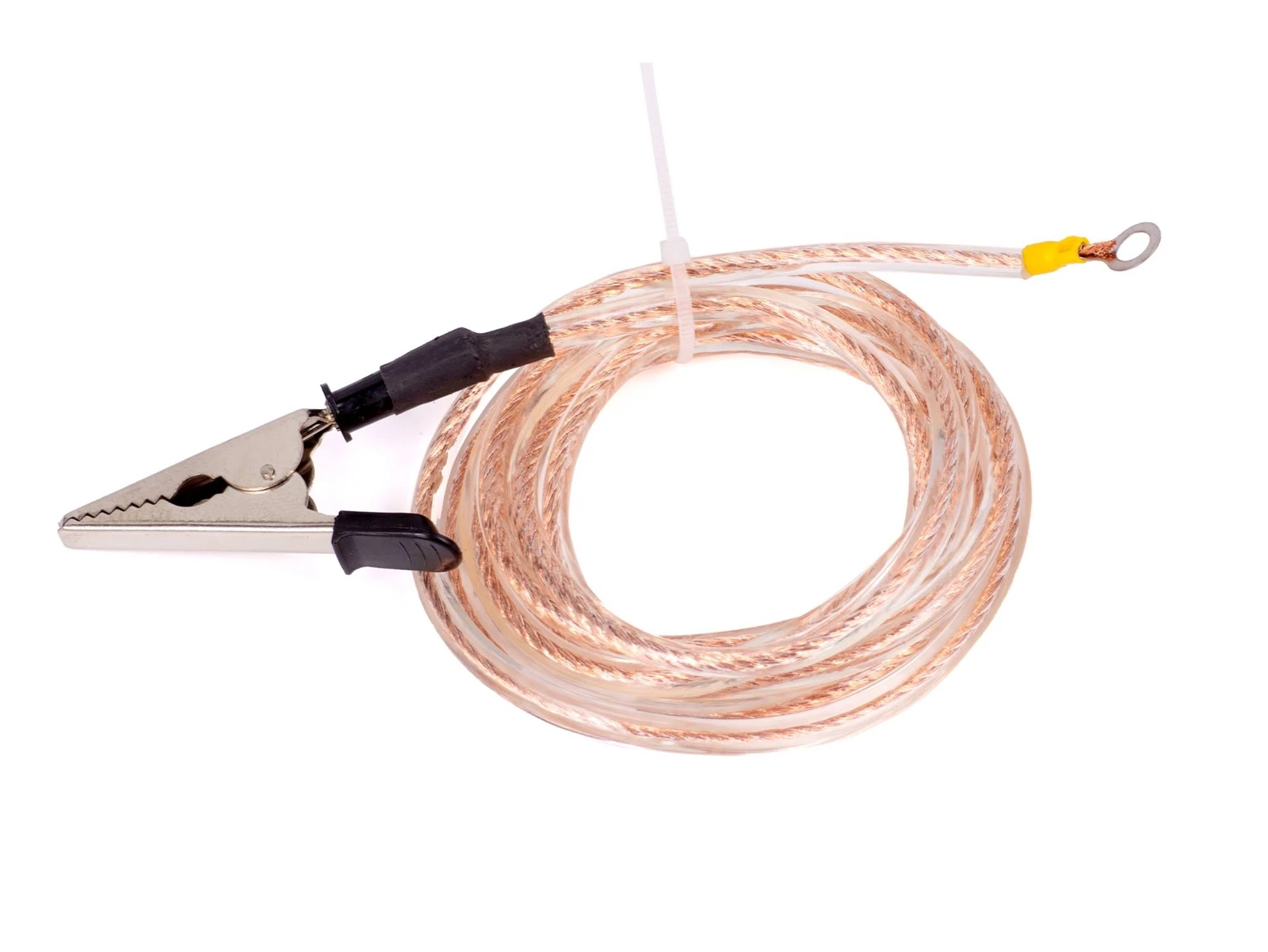

6. Arbeidsjordledningen (høyspenningshale, stabiliserende kondensatorterminaljordledning) og den beskyttende jordledningen (driftsboksskallet) skal kobles separat og ha god jordingsytelse.
7. Hvis det er uregelmessig svingning av strømforsyningen under eksperimentet (som sveising), vil det uunngåelig påvirke stabiliteten til høyspenningsutgangen. På dette tidspunktet bør eksperimentet stoppes for å finne ut årsaken og eliminere den.
8. Kravene til klima (temperatur, fuktighet) i inspeksjonsarbeidet bør være i samsvar med testforskriften og registreres.
9. Høyspentarbeidet må strengt overholde de relevante bestemmelsene i sikkerhetsarbeidsforskriften utstedt av Energidepartementet.

Hovedproduktspesifikasjoner

YDQ AC DC Hipot-testere er det foretrukne utstyret for å utføre strømfrekvensmotstandstester.
1. Overleveringstest av høy-elektrisk utstyr: Utfør isolasjonsstyrkevurdering på nyinstallert kraftutstyr (som kabler, transformatorer, GIS-kombinasjonsenheter, høyspentbrytere osv.) etter installasjon.
2. Forebyggende testing: Inspiser regelmessig elektrisk utstyr i drift for å fastslå dets aldringstilstand for isolasjonen og raskt identifisere potensielle farer.
3. Forskning på isolasjonsmaterialer: Brukes innen vitenskapelig forskning for å studere ytelsen til ulike isolasjonsmaterialer under høye elektriske felt.
4. Høyspentlaboratorium: som grunnleggende utstyr for å generere høyspent.

IEC-standard

UHV AC Hipot-testsystemer er utformet i samsvar med internasjonale tester og praksiser for bruk-.

De overholder nøkkelstandarder som:

IEC 60060 (Høy-testteknikker)

IEC 60270 (Delvis utladningsmåling, når konfigurert)

IEC 60076 (testing av krafttransformatorer)

IEC 62271 (Høy-bryter- og kontrollutstyr)

Relevant praksis for IEEE C37-serien

Igangkjøring av verktøy og forebyggende testprosedyrer (f.eks. DL/T-standarder)

I virkelige prosjekter er systemene våre mye brukt for FAT, SAT, idriftsettelse og forebyggende vedlikeholdstesting i tråd med krav til bruksgodkjenning.

Mulighet for GIS-testing

Ja, UHV-systemer er fullt egnet for GIS-testing (Gas Insulated Switchgear).

Typiske bruksområder inkluderer:

GIS fabrikkrutinetesting

GIS-idriftsettelse på-stedet

GIS utvidelse og vedlikeholdsprosjekter

Understasjon GIS-isolasjon tåler testing

Hvorfor det fungerer bra for GIS:

Utmerket håndtering av høye-kapasitansbelastninger

Stabil sinusformet utgang under resonansforhold

Lavt strømbehov fra tilbudssiden

Sterk tilpasningsevne til komplekse transformatorstasjonsoppsett

Dette gjør det til et standardverktøy for 110kV–500kV+ GIS-prosjekter i verktøy.

Mulighet for kabeltesting

UHV-seriens resonante AC Hipot-systemer er mye brukt for XLPE-kabeltesting.

Egnet for:

Langdistanseoverføringskabler

Byfordelingskabler

Sjøkabelsystemer

Kabelnettverk for fornybar energi (vind- og solparker)

Viktige fordeler:

Automatisk frekvensinnstilling for forskjellige kabellengder

Sterk kapasitiv lastkompensasjonsevne

Stabil spenning under langvarige-tester

Effektiv feltdistribusjon for utendørsprosjekter

Det er ofte brukt i både igangkjøring og aksepttesting av kabelsystemer.

Sikkerhetsbeskyttelse

Sikkerhet er et kjernedesignprinsipp for UHV-systemer.

Standard beskyttelsesfunksjoner inkluderer:

Over-spenningsbeskyttelse

Over-beskyttelse

Flashover-deteksjon og avstenging

Null-startsperre

Jordingsbeskyttelse

Nødstoppsystem

Reaktor over-temperaturbeskyttelse

Automatisk feilavstenging

Disse beskyttelsene sikrer både operatørsikkerhet og utstyrsbeskyttelse under høyspenningstesting.

Prosjekterfaring (verktøyapplikasjoner)

UHV-utstyr har blitt mye brukt i:

Nasjonale nettstasjonsprosjekter

Transmisjonsprosjekter med ultra-høyspent-

Kraftproduksjonsanlegg

Fornybare energistasjoner (vind, sol, lagring)

EPC ingeniørprosjekter

Industrielle testlaboratorier for høyspenning-

Systemene våre brukes i både igangkjøring av ny installasjon og langsiktige-vedlikeholdsprogrammer på tvers av flere spenningsnivåer (110 kV, 220 kV, 500 kV og over).

Testing av pålitelighet

UHV-systemer er designet for stabil og repeterbar feltdrift.

Pålitelighet sikres gjennom:

Serieresonansteknologi med stabil utgangsbølgeform

Design av industrielt-kontrollsystem

Høy-spennings- og frekvensregulering

Intelligent automatisk tuning og kontroll

Dette sikrer konsistente resultater på tvers av gjentatte tester, noe som er avgjørende for verktøyaksept og igangkjøringsarbeid.

Langsiktig-stabilitet

UHV-utstyr er bygget for lang levetid i krevende transformatorstasjonsmiljøer.

Viktige designfunksjoner:

Elektroniske komponenter i industriell-kvalitet

Forsterket isolasjonsstruktur

Stabile kontrollalgoritmer

Modulær systemarkitektur for enkelt vedlikehold

Dette gjør at systemet opprettholder stabil ytelse selv etter lang- feltbruk i verktøymiljøer.

Sikkerhetsytelse

For høyspenningstesting er sikkerhet avgjørende.

UHV-systemer gir:

Elektrisk beskyttelsessystem på flere-nivåer

Mekaniske og elektriske forriglinger

Sikker start/stopp logikk

Automatisk utlading etter fullført test

Beskyttelse mot jording

I tillegg reduserer selve resonansdesignet strømbehovet og forbedrer driftssikkerheten under høyspenningstesting.

Dataregistrering og rapportering

UHV AC Hipot testsystemer støtter full digital testadministrasjon.

Funksjoner inkluderer:

Automatisk opptak av testdata

Spennings-/strømovervåking i sanntid.-

USB-dataeksport

PC-programvareanalyse

Generering av testrapporter

Lagring av historiske data

Dette hjelper verktøyene å opprettholde:

Igangsettingsprotokoller

Logger for forebyggende vedlikehold

Utstyrssporbarhetsfiler

Revisjonsklar-testdokumentasjon

Teknisk støtte

UHV gir teknisk støtte i hele livssyklusen for kunder i kraftverk og kraftverk.

Før levering:

Teknisk valgveiledning

Støtte for systemkonfigurasjon

Prosjektspesifikk løsningsdesign-

Under igangkjøring:

Veiledning på-stedet eller ekstern installasjon

Driftsopplæring for ingeniører

Testprosedyrestøtte

Etter levering:

Støtte for ekstern feilsøking

Programvareoppdateringer og vedlikehold

Reservedelsforsyning

Langsiktig-teknisk konsultasjon

Vårt ingeniørteam støtter både rutinemessig vedlikehold og store- EPC- eller verktøyprosjekter.

sammendrag

IEC-kompatible høyspenningstestløsninger-

Påvist GIS- og kabeltestingsevne

Stabil resonansutgangsteknologi

Sterk sikkerhetsbeskyttelsesdesign

Pålitelig ytelse i transformatorstasjonsmiljøer

Full digital dataregistrering og rapportering

Omfattende erfaring med bruks- og EPC-prosjekter

Profesjonelt teknisk støttesystem

Modulær design for feltapplikasjoner

UHV AC Hipot-testsystemer er mye brukt i bruks--idriftsettings- og vedlikeholdsprogrammer, og bidrar til å sikre sikker energitilførsel, pålitelig isolasjonsytelse og langsiktig-nettstabilitet.
