Strømfrekvensserieresonanstestenhet? Wuhan UHV spesialiserer seg på produksjon avserieresonans, med et bredt utvalg av produktutvalg og profesjonell elektrisk testing. Å finneserieresonans, velg Wuhan UHV.

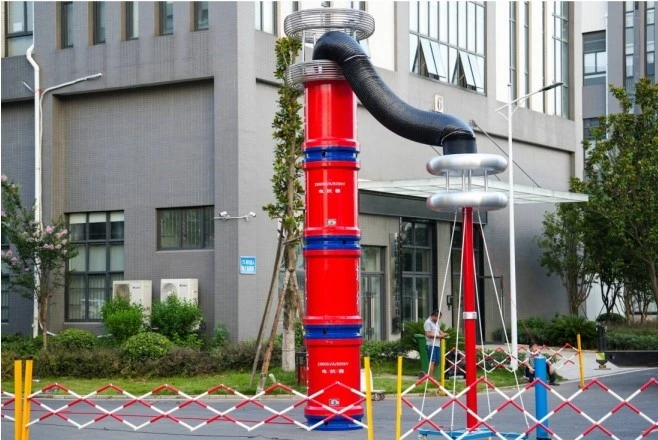

Destrømfrekvensserieresonanstestenhetbruker innstilt induktans og belastningskapasitans for å generere strømfrekvensserieresonans, for å oppnå strømfrekvenstestspenningen.Serieresonansbestår av en isolasjonstransformator, en frekvens- og spenningsregulerende strømforsyning, en eksitasjonstransformator, en reaktor og en kapasitiv spenningsdeler. Kondensatoren og reaktoren til testprøven danner en serieresonansforbindelse; Spenningsdeleren er koblet parallelt med testprøven for å måle resonansspenningen på testprøven og gi et overspenningsbeskyttelsessignal; Frekvensmodulasjonseffekten er koblet til serieresonanskretsen gjennom en eksitasjonstransformator, som gir eksitasjonseffekt for serieresonans.
Destrømfrekvensserieresonanstestenhetbrukes hovedsakelig til frekvensomforming av AC-motstandsspenningstest av 10kV, 35kV og 110kV kryss-koblede gummistrømkabler, 66kV, 110kV og 220kV kombinasjonselektriske apparater (GIS), og strømfrekvensen AC tåler spenningstesting av hydrauliske generatorer og krafttransformatorer. Grunnprinsippet er å bruke en justerbar (30-300Hz) XZ-L strømfrekvensinduksjonsgenerator AC-motstandsspenningsutstyr for å generere AC-testspenning gjennom resonans med den testede kondensatoren. På grunn av den store kapasitansen til kabler, er tradisjonelle strømfrekvenstesttransformatorer klumpete, klumpete og vanskelige å skaffe på stedet strømkilder med høy strøm. Derfor,serie resonant AC tåle spenning test utstyrer generelt brukt. Dens inngangseffekt kan reduseres betydelig, vekten kan reduseres, og den er enkel å bruke og transportere. I den innledende fasen ble resonansenheter av induksjonstype (50Hz) ofte brukt, men de har ulemper som dårlig automatisering og høy støy. Derfor brukes i dag mest frekvenskonverteringsresonans, som kan oppnå høyere kvalitetsfaktor (Q-verdi), og har fordeler som automatisk tuning, flere beskyttelser, støyreduksjon, fleksible kombinasjonsmetoder og lett vekt per stykke.
Kjennetegn på strømfrekvensseriens resonanstestenhet
1. Den har flere funksjoner, inkludert helautomatisk (automatisk tuning, automatisk boosting), hel manuell (manuell innstilling, manuell boosting) og semi-automatisk (automatisk tuning, manuell boosting og manuell tuning, automatisk boosting), og kan byttes og brukes fritt;
2. Utstyrt med innstillinger for testspenning, trykktid, alarmstrøminnstilling, alarmspenningsinnstilling, frekvensområde og startspenning;
3. Utstyrt med utladningsbeskyttelsesfunksjon, i tilfelle overslag av testprøven eller plutselig tap av resonans i resonanskretsen forårsaket av andre årsaker, vil strømforsyningen for variabel frekvenskontroll umiddelbart automatisk og raskt kutte av utgangen, og vise beskyttelsestype og overslagsspenningsverdi;
4. Mål og vis relevant informasjon som utgangsspenning, utgangsfrekvens, trykksettingstid og beskyttelseshandlingstype. Spenningen vil automatisk falle til null ved fullføring av testen;
5. Stor LCD full kinesisk grensesnitt plattform teknologi, full berøringsskjerm drift, datalagring
Tekniske egenskaper
1. Avansert digital- og strømteknologi: Strømenheten tar i bruk den nyeste intelligente kraftmodulen (IPM) introdusert i utlandet, som integrerer stasjon, beskyttelse og strømkonvertering, noe som i stor grad forbedrer påliteligheten til hele maskinen og reduserer volum og vekt.
2. Komplett beskyttelsesfunksjon:
Overspenningsbeskyttelse: Beskyttelsesverdien kan stilles inn, og handlingstiden er mindre enn 1 millisekund;
Dobbel overstrøm- og overopphetingsbeskyttelse: kombinerer selv-beskyttelse av høy-enheter med programvarebeskyttelse, med en handlingstid på mindre enn 10 mikrosekunder;
Overslagsbeskyttelse: Handlingstiden er mindre enn 1 millisekund og overslagsspenningsverdien kan registreres;
Nullstillingsbeskyttelse: nullspenningsstart.
3. Unike fire arbeidsmoduser:
Manuell test: søk manuelt etter resonanspunktet og øk spenningen manuelt til ønsket nivå, og automatisk tid etter å ha trykket på knappen;
Automatisk test: Søk automatisk etter resonanspunktet i henhold til innstillingene, stige deretter automatisk til den innstilte spenningen og start timingen automatisk;
Automatisk innstilling og manuell boosting: Etter å ha funnet resonanspunktet automatisk i henhold til innstillingene, må spenningen heves manuelt til ønsket verdi, og knappen "automatisk timing" vil bli trykket for å automatisk tid;
Manuell innstilling av automatisk forsterkning: søk manuelt etter resonanspunktet, og tar automatisk tid etter automatisk forsterkning i henhold til innstillingene.
