I fabrikktestingsprosessen til kabelproduksjonsbedrifter er det en høyfrekvent misforståelse når det gjelder valg avserie resonanstesting enheter- mange innkjøpspersonell fokuserer kun på den nominelle spenningen til utstyret, men ignorerer nominell strøm og total kapasitet. Etter at utstyret ble fraktet til stedet, ble det funnet at spenningen ikke kunne heves og resonanspunktet ikke ble funnet.
Det er vesentlige forskjeller i testegenskaper mellom kabler, transformatorer, GIS og annet utstyr. Kabler er typiske prøver med høy kapasitans, og deres kapasitans er proporsjonal med lengden - jo lengre og større kabelen er, jo høyere kapasitans og jo større strøm som kreves for testing. En enhet med tilstrekkelig nominell spenning, men utilstrekkelig kapasitet, kan ikke sende ut tilstrekkelig teststrøm i resonanstilstand når den står overfor langdistansekabler. Derfor er ikke den første terskelen for kabelfabrikkvalg hvor høy spenningen er, men om kapasiteten kan matches.

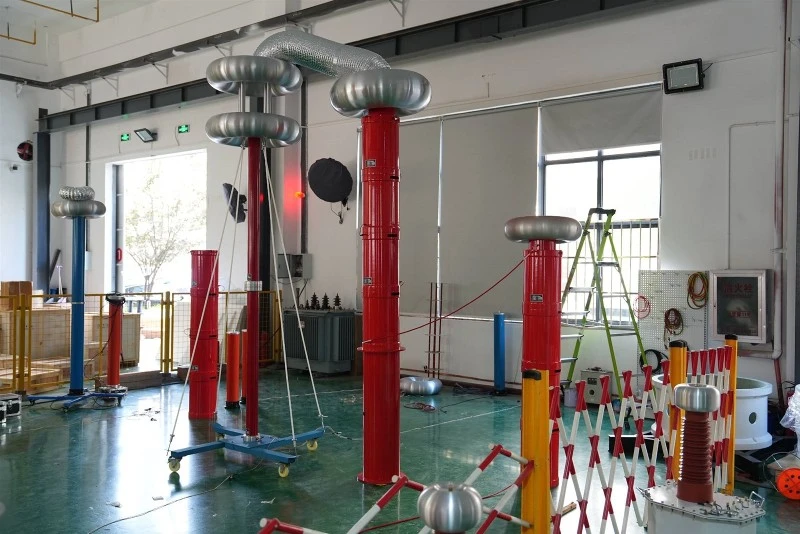

Wuhan UHV Power Technology Co., Ltd. har vært dypt involvert i feltet for elektrisk-høyspentmåling i nesten 22 år. UHV-serienvariabel frekvens serie resonanstestenheter hovedsakelig designet for AC-motstandsspenningstesting av kryss-koblede kabler, vannkraftgeneratorer, hovedtransformatorer, samleskinner, GIS, etc. Denne serien har en nominell kapasitet som varierer fra 75kVA til 10000kVA (tilpassbar) og en merkestrøm på 3A til 45A (tilpassbar lang til testing av ulike kabler),{6} høyspentkabler.
Hvordan matche kapasiteten til kabler av forskjellige lengder nøyaktig?
Kapasitetskravet for kabeltesting avhenger av tre variabler: spenningsnivå, -tverrsnitt og lengde på kabelen. Med en 10kV/300mm² kabel som et eksempel, er Wuhan UHV-75kVA/75kV-ordningen utstyrt med tre reaktorer (hver 25kVA/25kV/1A/110H), som kan kobles parallelt for å fullføre AC-motstandsspenningstesten av en 1,5 km-kabel. Testspenningen er 22kV og testtiden er 5 minutter.
Hvis kabellengden øker til 3 km, dobles kapasitansen og den nødvendige strømmen øker også tilsvarende. UHV-135kVA/108kV-ordningen er utstyrt med 4 reaktorer (hver 33,75kVA/27kV), som kan møte spenningsmotstandstesten på 3km av 10kV/300mm² kabel gjennom kombinasjonen av reaktorer, med en testfrekvens på 30-300Hz og 22kV testspenning. Denne ordningen kan også dekke spenningsmotstandstesten på 1 km med 35kV/300mm² kabel, med en testspenning på 52kV og en testtid på 60min.
For kabler over lengre avstander er UHV-405kVA/270kV-ordningen utstyrt med 6 reaktorer (hver 67,5kVA/45kV), som kan fullføre en tålespenningstest på 4,5 km for 10kV/300mm ² kabler. Ved et spenningsnivå på 110kV kan dette opplegget også møte tålespenningstesten på 0,5 km for 110kV/300mm² kabler, med en testspenning på 128kV og en testtid på 60 minutter.
Den faktiske ingeniørsaken til Wuhan UHV bekreftet ytterligere enhetens evne til å matche kapasiteten. I en kabelmotstandsspenningstest i Chongqing fullførte resonansenheten i Wuhan UHV-serien med suksess motstandsspenningstesten for 8 km med 10kV/300mm² kabel og 3km med 35kV/300mm² kabel. I Xinjiang, en tilpasset UHV-serie serieserie resonansenhethar en hovedeffekt på 45 kilowatt, langt over den nødvendige effekten for 35kV/400mm², 6-kilometer kabeltesting.
Modulær design: Én enhet spiller hele feltet
Produktene fra kabelfabrikken dekker spenningsnivåer på 10kV, 35kV, 110kV og enda høyere, med lengder fra noen få hundre meter til flere kilometer. En enhet med fast konfigurasjon kan ikke møte så forskjellige testbehov - modularitet er den eneste utveien.
Wuhan UHV-serien tar i bruk en parallellreaktorstruktur med flere seksjoner: seriekoblingen av reaktorer kan øke utgangsspenningen og er egnet for testing av høyspenningsnivå; Parallellkobling av reaktorer kan øke utgangsstrømmen og er egnet for testing med høy-kapasitet (lang kabel). Ved fleksibel kombinasjon kan et sett med enheter tilpasse seg flere spenningsnivåer og kabellengder, uten å måtte kjøpe utstyr separat for hver spesifikasjon.
Støtte fordeler utover kapasitet som ikke kan ignoreres
De strukturelle fordelene med serieresonansteknologi i seg selv reduserer valgterskelen for kabelfabrikker ytterligere. Serieresonansstrømforsyningen trenger kun å gi det aktive strømforbruket i systemet, og nødvendig effekt for testen er kun 1/Q av testkapasiteten. Dette betyr at kabelfabrikker ikke trenger å konfigurere dedikerte strømforsyninger med stor kapasitet for store kabeltester, og vanlige 380V industrielle strømforsyninger kan drive dem.
Samtidig erserie resonansenheteliminerer behovet for store-spenningsregulerende enheter og strømfrekvenstesttransformatorer, og systemvekten og volumet er vanligvis 1/10 til 1/30 av vanlige testenheter. Hele enheten i UHV-serien er lett og enkel å bruke på stedet. For kabelfabrikker er ikke lenger utstyrstransport mellom forskjellige teststasjoner en byrde, og kan gjennomføres uten behov for kraner og flere personer å håndtere.
Wuhan UHV har dannet flere standardiserte konfigurasjonsskjemaer, som kan brukes direkte som utvalgsreferanser. For spesielle krav kan selskapet tilpasse nominell kapasitet, nominell spenning, nominell strøm og kontinuerlig arbeidstid.
Valget av kabelmotstandsspenningstest er i hovedsak for å beregne lengden på kabelen, kapasitansen og den nødvendige strømmen. Bare ved å velge riktig kapasitet kan eksperimentet forløpe jevnt; Feil valg, selv om enheten ser bra ut, er det bare en dekorasjon.
