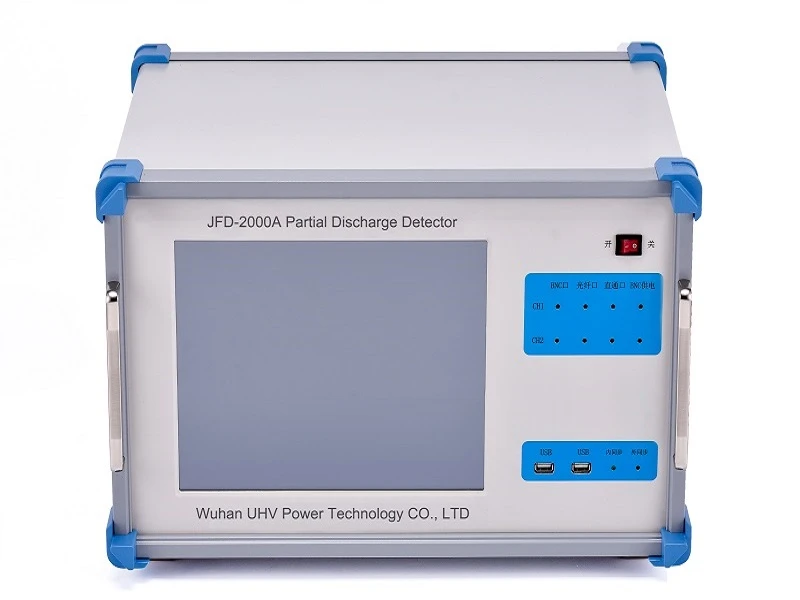

UHV-2000A Partial Discharge Tester er en 2--kanals, stasjonær, TFT LCD-skjerm med pålitelig system og lav feilfrekvens. I tillegg til å brukes til delvis utladningsmåling av høyspent elektrisk utstyr (standard), kan den også brukes til online kontinuerlig overvåking av delvis utlading av høyspent elektrisk utstyr som store krafttransformatorer (valgfritt). Virkelig oppnå integrering av delvis utslippsmåling og online overvåkingsfunksjoner.
Denne testeren for delvis utladning er et spesialisert instrument for å måle og analysere isolasjonsytelsen til kraftutstyr. Dette systemet tar i bruk moderne elektronisk og dataintegrert teknologi for å oppnå signalforsterkning (analog, elektronisk, digital), filtrering, datainnsamling, databehandling, grafisk visning og automatisk generering av testrapporter, og fullfører dermed delvis utladningsmåling og feildiagnose.
Produktfunksjoner
1. Deteksjonssystemet for delvis utladning er en 2-kanals, stasjonær, TFT LCD-skjerm, som er pålitelig og har lav feilrate.
2. Virkelig oppnådd integrering av delvis utladningsmåling, posisjonering og online overvåkingsfunksjoner.
3. Dette systemet tar i bruk moderne elektronisk og dataintegrert teknologi for å oppnå signalforsterkning (analog, elektronisk, digital), filtrering, datainnsamling, databehandling, grafisk visning og automatisk generering av testrapporter, og fullfører dermed delvis utladningsmåling og feildiagnose
Produktparametere
|
Tekniske egenskaper |
|
|
Antall kanaler |
Uavhengig 2-kanalsC |
|
Sample Rate |
Opptil 10M |
|
Samplingspresisjon |
12 bit |
|
Områdebytte |
-40dB,-20dB,0dB,20dB,40dB,60dB totalt 6 nivåer |
|
Målefrekvensbånd |
3dB båndbredde 10kHz-1MHz |
|
Digital filtrering |
10kHz-1MHz valgfritt |
|
Segmentert programmerbart filter |
Lav frekvens: 10kHz, 20kHz, 40kHz, 80kHz |
|
Lav frekvens: 10kHz, 20kHz, 40kHz, 80kHz |
|
|
Ikke-lineær feil i dette området |
10% |
|
Måleområde |
0,1pC~100 000pC |
|
Følsomhet |
0,1pC |
|
Kapasitansområdet til det testbare produktet |
6pF-250µF |
|
Test strømfrekvensområdet |
50-500Hz |
|
Utstilling |
|
|
Utstilling |
12" TFT berøringsskjerm i ekte farger |
|
Oppløsning |
1024 × 768 |
|
Grensesnitt |
|
|
USB |
3 kanaler, i stand til ekstern mus og tastatur, samt eksterne mobile lagringsenheter |
|
Strømmodus |
AC 220V;frekvens 50Hz; Effekt 300W |
|
Elektrisk signalgrensesnitt |
2-kanals BNC-grensesnitt for signalinngang |
|
Optisk signalgrensesnitt |
2 kanaler, brukes til signalinngang |
|
Nettverksgrensesnitt |
1 kanal |
|
Jordingsknapp |
Ekstern jording |
|
Generelle instruksjoner |
|
|
CPU |
dominant frekvens 1,60GHz |
|
Hukommelse |
2,0 GB |
|
Harddisk |
128 GB Solid State-stasjon |
|
System |
Windows Xp |
|
Arbeidsmiljø |
omgivelsestemperatur: -10-45 grader |
|
relativ fuktighet: mindre enn eller lik 95 % |
|
|
Størrelse |
L×B×H:474mm × 288mm × 370mm |
|
Nettovekt |
15,8 kg |
De viktigste gjeldende scenariene inkluderer

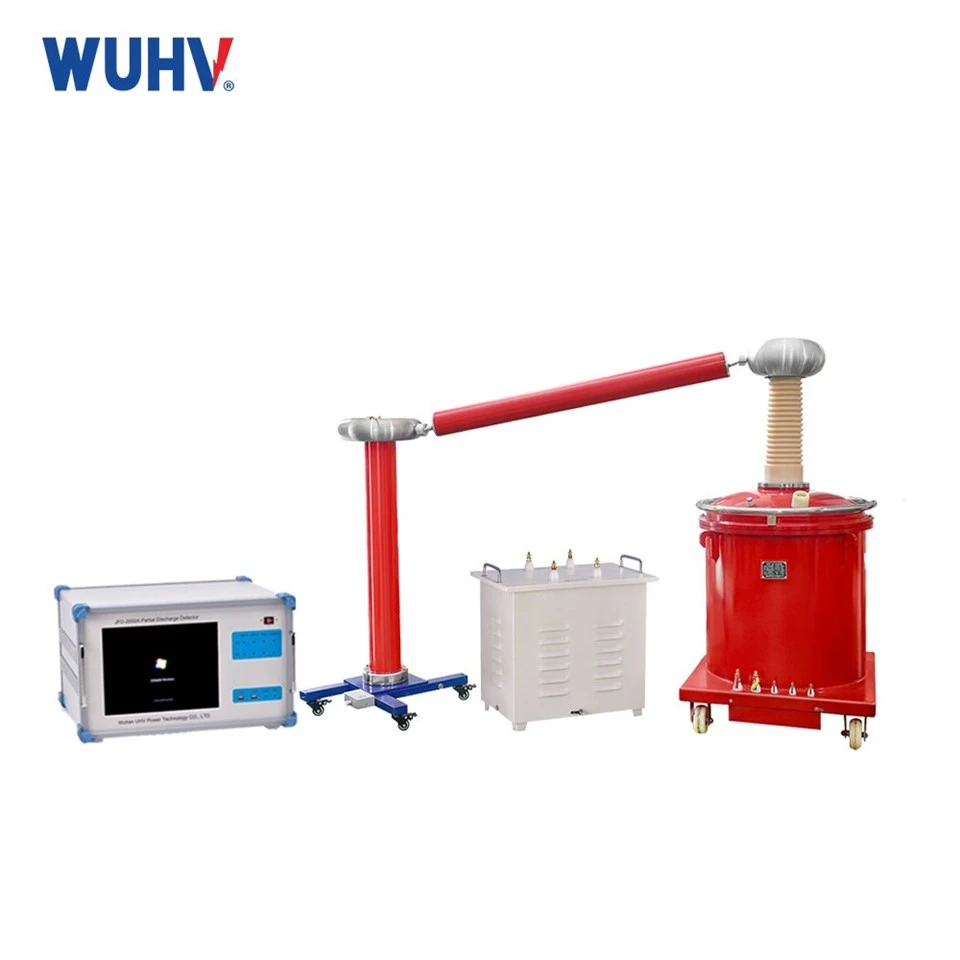

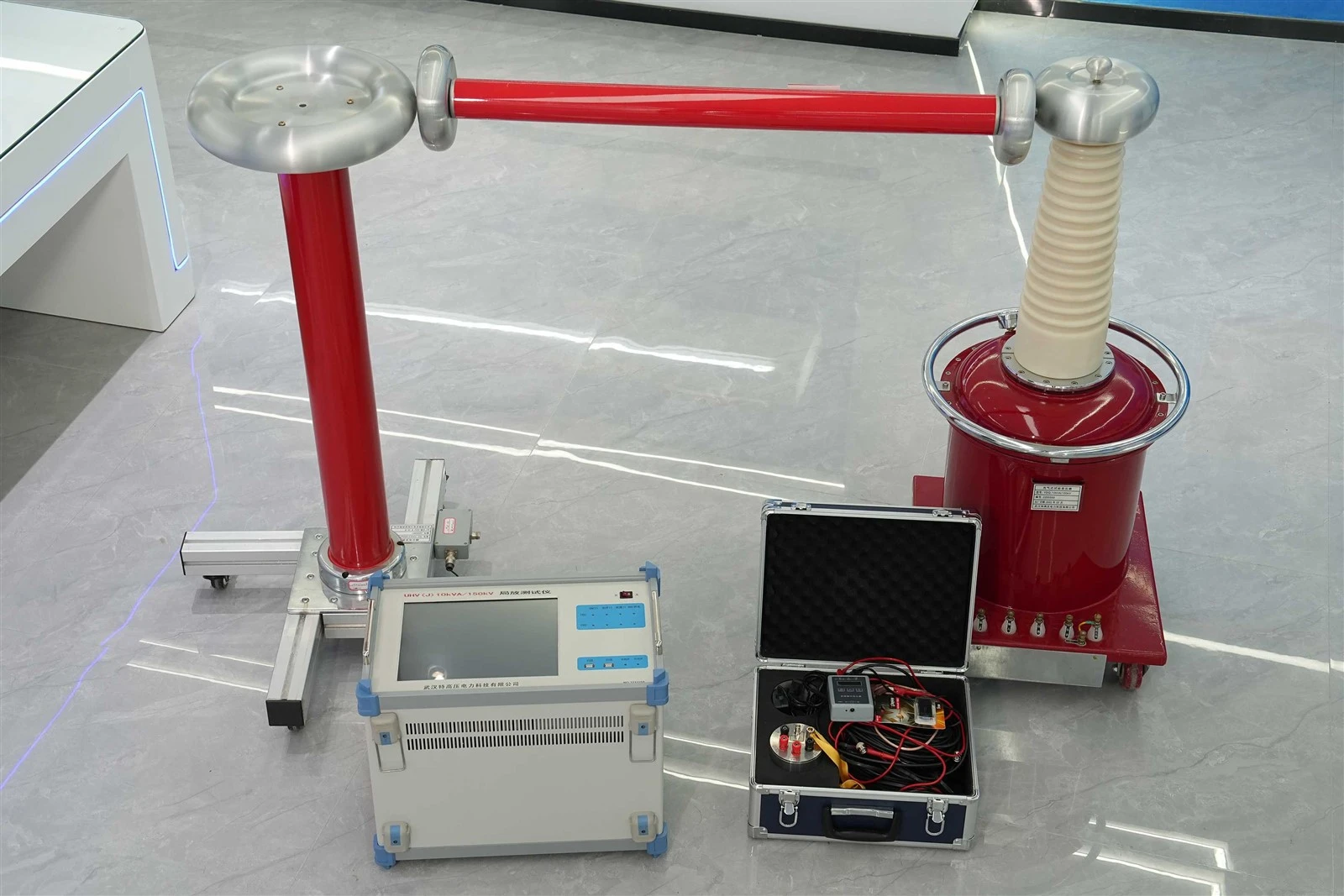

På stedet isolasjonstesting av kraftutstyr (transformatorer, GIS, kabler, etc.)
Utvikling og typetesting av høyspenningselektriske produkter
Kvalitetsovervåking og fabrikktesting under produksjonsprosessen
Undervisning i eksperimenter og isolasjonsforskning i forskningsinstitusjoner og universiteter
Hvorfor er enTester for delvis utladningnødvendig? -- Adressering av de tre kjernesmertepunktene
Forhindre på forhånd: Fange opp svake utladningssignaler nøyaktig før utstyr havarerer eller eksploderer, og transformer passivt vedlikehold til proaktivt prediktivt vedlikehold.
Reduser drifts- og vedlikeholdskostnader: Reduser hyppigheten av vanlige strømbrudd og vedlikehold, og unngå høye reparasjonskostnader og tap av produksjonsstans forårsaket av plutselige feil.
Sikre personellsikkerhet: Berøringsfri deteksjon holder deg unna høyspenningsfarer og unngår sikkerhetsulykker forårsaket av plutselige utstyrsfeil.
Tekniske fordeler med Partial Discharge Tester
1. Høy følsomhet og tilpasningsevne for bredt utvalg: dekker utladningsdeteksjon av pC-nivå, støtter flere prøvekapasitans og strømområder.
2. Unik dobbeltkanals samtidig målefunksjon: Den kan enkelt måle flere prøver samtidig eller flere punkter på en enkelt prøve samtidig, noe som gjør det mulig å diagnostisere utladningsdelen av store transformatorer
3. Bærbar og stedsvennlig: Liten i størrelse, lett, med batteristrømforsyning, egnet for-miljøer på stedet som understasjoner og fabrikker.
4. Bølgeformvisning og tidsvindufunksjon: Elliptisk/lineær dobbel-modusvisning, tidsvinduet kan stilles inn fleksibelt, noe som hjelper til med å skille komplekse signaler og undertrykke interferens.
Deteksjonssystemet for delvis utladning er egnet for:
- Krafttransformator
- GIS (gassisolert bryterutstyr)
- Koblingsutstyr
- Kabler og kabeltilbehør
- Generator, elektrisk motor
- Høyspent testutstyr
Hvorfor velge Partial Discharge Tester for Wuhan UHV
1. Sterk anti-interferensevne:filtrerer effektivt ut-støy på stedet og trekker ut svake utladningssignaler.
2. Intelligent analyse:Generer automatisk utslippskart og identifiser utslippstyper intelligent (internt/overflate/korona).
3.Bærbar og enkel å bruke:Verten er lett, batteridrevet, med berøringsskjerm og guidet betjening, slik at frontlinjepersonell raskt kan komme i gang.
4.Høy kostnads-effektivitet:Prisen er konkurransedyktig for samme funksjonalitet.
5. Rask service:Fjernrespons innen 24 timer (video/WhatsApp/TeamViewer), globale reservedeler som sendes med ekspresslevering innen 7 virkedager, og større prosjekter kan betjenes på -stedet av ingeniører (kostnadsforhandlinger).
6. Moden ytelse:Vellykket brukt i flere land og adoptert av utenlandske kraftselskaper, olje- og gassanlegg og jernbanetransittprosjekter.
FAQ
Q1: Kan denne detektoren virkelig oppdage tidlige svake utladninger? Vil det bli savnet?
A1: Klart det. Vi tar i bruk et multiteknologisk fusjonsskjema (høy-frekvens, ultra-høyfrekvens, ultralyd, transient jordspenning), som kan oppdage et minimum utladningssignal på 1 picoculomb (pC) nivå, langt under fareterskelen for nedbrytning av utstyrsisolasjon. Samtidig er den utstyrt med en intelligent anti-interferensalgoritme for effektivt å filtrere ut miljøstøy, og sikre at reell utladning ikke går glipp av, og falsk alarmfrekvensen kontrolleres under 5 %. I praktiske applikasjoner har flere interne isolasjonsfeil i bryteranlegg blitt varslet 3-6 måneder i forveien.
Spørsmål 2: -interferensen på stedet er svært alvorlig (corona, mobiltelefonsignal, motorfrekvenskonvertering osv.), kan instrumentet skille nøyaktig?
A2: Ja. Instrumentet er utstyrt med trippel anti-interferensteknologi inkludert pulsgrupperingsanalyse, spektrumfiltrering og fasesynkroniseringssporing. Og gi PRPD (Phase Decomposition)-spektre og bølgeformtids-frekvensdiagrammer, som gjør det klart med et øyeblikk forskjellene i fase, amplitude og frekvensspektrum mellom utladningssignaler og interferenssignaler. Du kan også tilpasse "støybiblioteket" slik at instrumentet automatisk lærer typisk-interferens på stedet, noe som reduserer falske alarmer ytterligere.
Q3: Er operasjonen komplisert? Kan våre frontlinjeansatte bruke det uten profesjonell opplæring?
A3: Veldig enkelt. Hele maskinen bruker full engelsk intelligent måling med ett klikk, og instrumentet matcher automatisk sensorer, justerer forsterkninger, setter terskler og viser sanntids-konklusjoner av «normal/oppmerksomhet/alarm». Vi tilbyr også en 15-minutters hurtigstartguide og gratis opplæring for å sikre at null stiftelsesansatte kan bruke den samme dag.
