AC DC høyspenningstester

De tørre typen AC DC høyspenningstestere er i forhold til tradisjonelle oljenedsenkede testtransformatorer. Den bruker epoksyharpiksstøping eller isolasjonsmateriale av høy-kvalitet som hovedisolasjon, som forsegler-høyspentspolen og jernkjernen til en helhet. Denne utformingen gir den fordelene ved å være olje-fri, brannsikker, fuktsikker-, vedlikeholdsfri, liten i størrelse, lett i vekt og lett å flytte, noe som gjør den spesielt egnet for bruk i situasjoner som krever høy sikkerhet og portabilitet, for eksempel innendørs bruk i transformatorstasjoner, industri- og gruvebedrifter og kraftvedlikeholdsanlegg.

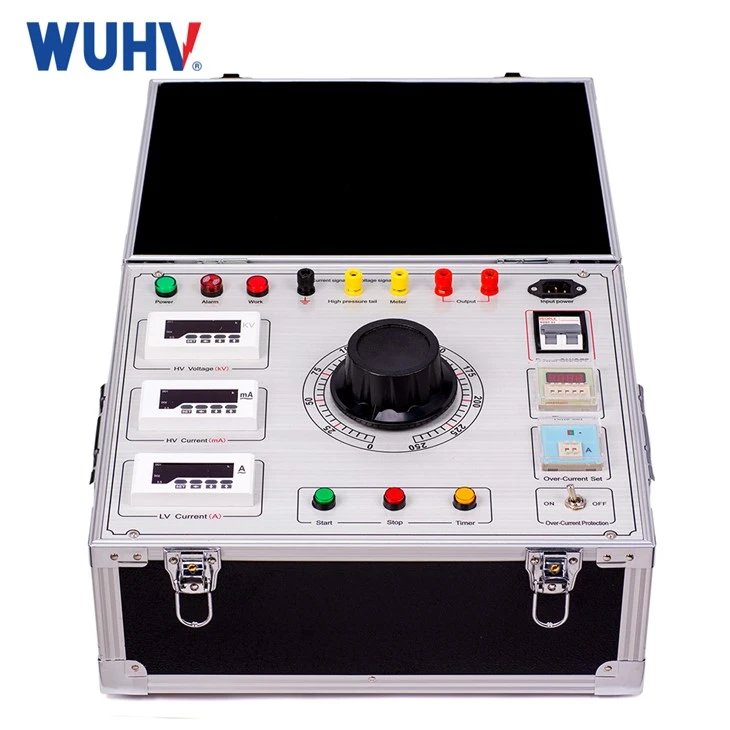

Inngangsspenningen til denne produktserien er 200V eller 400V, som er koblet til den tilhørende kontrollboksen (plattformen). Inngangsspenningen justeres av en autotransformator til primærviklingen (lavspenning) til testtransformatoren. Ved å bruke prinsippet om elektromagnetisk induksjon, kan sekundærviklingen (høyspenning) oppnå en utgangshøyspenning av samme multiplum i henhold til forholdet til antall omdreininger i primærviklingen. Den kan justeres kontinuerlig fra null volt til den nominelle maksimalverdien. Når du utfører tester for DC-motstandsspenning og lekkasjestrøm, roterer du ganske enkelt høy-silisiumstabelen på høy-utgangsterminalen for høyspenning for å oppnå DC høyspenning, som er 1,414 ganger amplituden til strømfrekvensens høyspenningsverdi.


1. For å sikre normal drift av transformatoren, er det nødvendig å gjennomføre regelmessige inspeksjoner og vedlikehold. På tørre og rene steder gjennomføres årlig kontroll, mens på steder hvor det kan være støv- eller kjemisk røykforurensning gjennomføres kontroll hver 3.-6. måned.
2. Vedlikeholds- og reparasjonselementene under driften av transformatorer av tørre-type bør bestemmes ved en omfattende analyse av ulike faktorer. Under drift bør utseendet inspiseres i henhold til forskrifter for å bekrefte at det er i normal driftstilstand. Hvis det oppdages unormalt, bør det omgående slås av og behandles. De daglige inspeksjonselementene inkluderer:
(1) Sjekk for eventuelle unormaliteter i driftsstatus, strøm, spenning, belastning, frekvens, effektfaktor osv. til transformatoren.
(2) Er det noe unormalt i temperaturen på transformatoren. Dette er en viktig post ved daglig inspeksjon, og ved temperaturmåling må nøyaktigheten til selve måleinstrumentet sikres først.
(3) Er det noen unormaliteter i viften og kjølesystemet. I tillegg til å bekrefte lyden til viften og kjøleenheten, er det også nødvendig å fastslå om det er vibrasjoner og unormal temperatur.
(4) Ledningskontakt. Bestem om blyskjøten og kabelskinnen er overopphetet basert på fargeendringen til det temperaturindikerende belegget og malingen.
(5) Kontroller for overoppheting og unormaliteter i kontaktene til strømbryteren.
(6) Transformatorens utseende. Er det noe smuss eller forurensning festet til transformatorviklingene, jernkjernene osv.
(7) Utseende til isolasjonskomponenter og viklinger. Om det er karboniserings- og utslippsmerker på overflaten av isolasjonsdeler og viklinger, og om det er sprekker.
(8) Stemme. Er det unormal støy eller vibrasjon i transformatoren og dens tilbehør.
(9) Lukt. Når temperaturen er høy, enten isolasjonen er brent eller avgir vond lukt.
(10) Skalinspeksjon. Bekreft om det er fremmedlegemer som kommer inn i skallet, om det drypper regnvann inn, og om det er annen forurensning. Er det noen resonanslyd inne i kabinettet, og er det utladningslyd forårsaket av dårlig jording.
3. Under inspeksjon, hvis overdreven støvansamling oppdages, må den fjernes for å sikre luftsirkulasjon og forhindre isolasjonsbrudd. Vær spesielt oppmerksom på å rengjøre transformatorens isolatorer, fremspringene på de nedre putene og overflaten på høyspenningsviklingen, og bruk tørr trykkluft (2-5 atmosfærer) for å blåse bort støvet i ventilasjonskanalen.
4. Sjekk om festene og isolasjonsdelene på transformatorhuset er løse, og om de ledende komponentene er rustet, korrodert eller karbonisert.
5. Etter flere års drift (anbefales vanligvis i 5 år), må tørre transformatorer av -type gjennomgå isolasjonsmotstands- og DC-motstandstester for å avgjøre om transformatoren kan fortsette å fungere.
6. Etter at den tørre-transformatoren er satt i drift, bør det utføres en inspeksjon av strømbruddet med jevne mellomrom (minst en gang i året), og inspeksjonspunktene er:
(1) Se etter støvansamlinger og rust i ulike deler av transformatorer av tørre-type.
(2) Temperaturkontroll, nøyaktighet av temperaturvisningsverdier, registrering av den høyeste temperaturen som noen gang har forekommet.
(3) Om skjøtene og de ledende delene er overopphetede eller løse.
(4) Kan viftekjøleenheten fungere pålitelig i henhold til innstilt verdi.
(5) Om det er misfarging, delaminering eller sprekker i isolasjonen til hver del.
(6) Sjekk jordingssystemet til transformatorer av tørre-type: om jordingslederen er skadet eller ødelagt, og om kontakten er løs eller skadet; Sjekk punkt for punkt om hele jordingssystemet er solid og pålitelig; Oppdag transformatorer og deres distribusjonssystemer.
