Ulemper forårsaket av resonans
Resonans genereres hovedsakelig av høy-omformerutstyr (inkludert utstyr for kjemisk elektrolytisk likeretting) og andre ikke-lineære belastninger kalt harmoniske kilder. Resonansen som genereres av harmoniske kilder setter ikke bare strømnettet og andre strømbrukere i fare, men setter også seg selv i fare. Derfor er harmonisk kontroll nødvendig og har praktiske økonomiske fordeler. Eksempel: Et bestemt kjemisk anlegg drives av Haocun Station. Tre sett med 10,8Mvar parallellkondensatorer er installert i stasjonen, som er koblet i serie med reaktorer med reaktanshastigheter på henholdsvis 4,5 %, 7 % og 12 %. De brukes til å begrense forsterkningen av femte og over, fjerde og over, og tredje og over harmoniske, og for å danne ufullstendig vibrasjonsfiltrering for henholdsvis femte, fjerde og tredje harmoniske. Etter å ha blitt satt i drift, opplevde kondensatorene kraftig overbelastning og unormal støy. Noen kondensatorer bulet opp kort tid etter at de ble satt i drift. Senere testing fant at den harmoniske spenningen til bussen og den harmoniske strømmen til kondensatorkretsen oversteg standarden. For å forhindre ytterligere skade på utstyret ble alle 10.8Mvar kondensatorer tatt ut av drift. Ytterligere testing av Hecun Station viser at harmonikkene hovedsakelig kommer fra et bestemt kjemisk anlegg, med høyt harmonisk innhold og et bredt frekvensspekterområde (det laveste er sekundært). Etter flere undersøkelser og tester av profesjonelt personell på ledninger, utstyrskonfigurasjon og drift av kraftdistribusjonssystemet i det kjemiske anlegget, har situasjonen i utgangspunktet blitt grepet, og årsakene til den andre og høyere harmoniske generasjonen har blitt analysert, og effektive styringsplaner er formulert.
Anvendelse av serieresonans
frekvensvalg
Frekvensvalgegenskapene til serieresonanskretser brukes i innstillingskretsen til radiomottakere for å velge signaler. Mottakerantennen mottar signaler med forskjellige frekvenser og induserer tilsvarende elektromotoriske krefter i serieresonanskretsen. På dette tidspunktet vil endring av verdien av den "variable kondensatoren" justere den ønskede signalfrekvensen til en serieresonanstilstand. Impedansen til kretsen er minimert, og strømmen ved den frekvensen er maksimert. Spenningen ved denne frekvensen er også høyest i begge ender av den variable kondensatoren. Imidlertid er signaler ved andre frekvenser dempet på grunn av fravær av resonans, så strømmen i kretsen er veldig liten, og spiller dermed en rolle i å velge signaler og undertrykke interferens.
filtrering
Hvis en trapesformet bølge eller rektangulær bølge konverteres til et sinussignal, må høy-ordens harmoniske filtreres ut. En enkel metode er å bruke Fourier-serieutvidelse av den trapesformede bølgen eller rektangulære bølgen for å oppnå et uendelig antall odde harmoniske AC-komponenter, og maksimalverdien for hver harmonisk avtar raskt med økningen av harmonisk orden. Det kan sees at så lenge den maksimale tredje og femte harmoniske i trapesbølgen eller rektangulærbølgen filtreres ut, kan en relativt standard sinusbølge oppnås. Resonans oppstår i den grunnleggende harmoniske av rektangulære bølger, noe som betyr at filtreringskretsen vet fra karakteristikkene til resonans at når serieresonans oppstår med vekselstrøm ved en viss frekvens, er impedansen til vekselstrøm ved den frekvensen den minste, mens når parallellresonans oppstår, er impedansen til vekselstrømsmotoren ved den frekvensen størst.
trekk
Spenningsbølgeformen er god.Serieresonanser en spenningsmotstandstilstand som er nær full resonans. Når det svake punktet til isolasjonen i testprøven brytes ned, mister kretsen resonansforhold. Derfor faller kortslutningsstrømmen umiddelbart til en tidel av teststrømmen, høyspenningen forsvinner umiddelbart, og lysbuen slukkes umiddelbart. Ved bruk av tradisjonelle testmetoder vil imidlertid kortslutningsstrømmen være veldig stor, og testprøven kan danne serieresonans med testtransformatoren, noe som resulterer i betydelig overspenning, noe som er svært skadelig for testprøven og testutstyret. Liten i størrelse og lett, egnet for-bruk på stedet. På grunn av den betydelige reduksjonen i kapasitet og vekt på teststrømforsyningen, samt eliminering av voluminøse spenningsregulatorer, er det lettere å transportere og løse -teststrømforsyningsproblemer på stedet. Enkel å koble til, enkel å betjene, spennings- og frekvensjustering kan kontinuerlig og finjusteres, med høy oppløsning og god stabilitet.

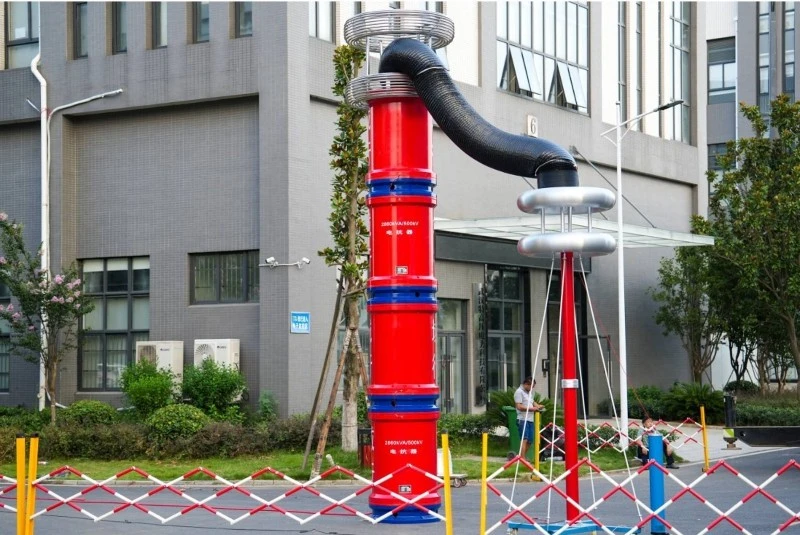

10kV testmetode og prinsipp
Med den kontinuerlige utviklingen av kraftsystemet og økende kapasitet og spenningsnivåer i systemet, må testmetodene for elektrisk utstyr forbedres. Fordi i henhold til testforskriften og forebyggende testing for kraftutstyr, er det nødvendig å gjennomføre AC tåle spenningstester på elektrisk utstyr, som krever en høyspenningskilde. Den forrige metoden for å oppnå høy spenning var å bruke en spenningstransformator med stort forhold for strømfrekvensforsterkning. Ved å bruke denne forsterkningsmetoden, på grunn av den store og klumpete størrelsen på utstyret som brukes, må en kran brukes for bevegelse og installasjon, noe som gjør testing på stedet ekstremt upraktisk. En ny forsterkningsenhet designet basert på prinsippet om serieresonans løser ikke bare problemet med klønete testutstyr, men fullfører også tålespenningstesten i elektrisk utstyr godt. For å teste det samme utstyret med en serie resonansforsterkningsanordning, er det kun nødvendig med induktorer, kondensatorer og noe lite hjelpeutstyr. Under eksperimentet er hver gruppe kondensatorer koblet parallelt og deretter koblet i serie med en induktor. Testprosjektet kan fullføres ved å sette dem sammen gjennom en modulær overlappingsmetode. Kostnaden for denne testenheten er veldig lik den for en spenningstransformator med stort forhold, mindre enn 100 000 yuan. Imidlertid kan bruken av en serieresonansforsterkende enhet spare for store utgifter i hver test og unngå vanskeligheter i testen. Så seriens resonansforsterkningsanordning har god økonomisk og praktisk verdi, og har begynt å bli promotert i tekniske tester.
På grunn av det faktum at parametrene til testprøven kan påvirke egenskapene til den originale seriekretsen, bør forholdet mellom Cx og C, Co og L analyseres og vurderes å indusere resonans i kretsen. Justering av L og C kan bringe kretsen til resonanspunktet. Det kan sees at selv omserie resonanstestsystemløser ulempen med klønete utstyr, er det nødvendig å beregne verdiene til L og C på forhånd basert på resonansprinsippet når du tester forskjellige enheter. Ved å bruke applikasjonsenheten med serieresonans, er det praktisk å utføre transformator AC-motstå spenningstester. Forskjellen er imidlertid at når transformatoren har en stor kapasitans til jord, må kapasitansverdien inkluderes i innstillingen, mens når kapasitansen til jord er veldig liten, er det bare resonanstilstanden til selve instrumentet som må vurderes under innstilling. Dessuten er det betydelige forskjeller i parameteregenskapene mellom primær- og sekundærsiden av transformatoren. Derfor er det nødvendig å nøyaktig beregne og designe L- og C-verdiene tatt i testsystemet.
