Under strømfrekvensforhold, på grunn av den store kapasitansen til testobjektet eller høye krav til testspenningen, er det også høye krav til strømforsyningskapasiteten til testenheten. For tiden er en bedre metode å bruke frekvensmodulasjonserie resonansutstyrfor spenningsmotstandstesting. Denne frekvensserieresonansen er designet for AC-motstandsspenningstesting av kapasitive prøver med høy spenning og høy strøm, slik som strømkabler. Flere beskyttelsestiltak er vedtatt for å gjøre eksperimentet praktisk og pålitelig; Den iboende filtreringseffekten av resonans sikrer at bølgeformutgangen fra systemet fullt ut oppfyller kravene til testprotokollen.
Prinsippet for frekvensmodulasjonsserieresonans
Ved å bruke prinsippet omserieresonans, eksitasjonstransformatoren brukes til å eksitere serieresonanskretsen, og utgangsfrekvensen til den variable frekvenskontrolleren justeres for å få kretsinduktansen L og testprøven C til å resonere i serie. Resonansspenningen er spenningen som påføres testprøven.

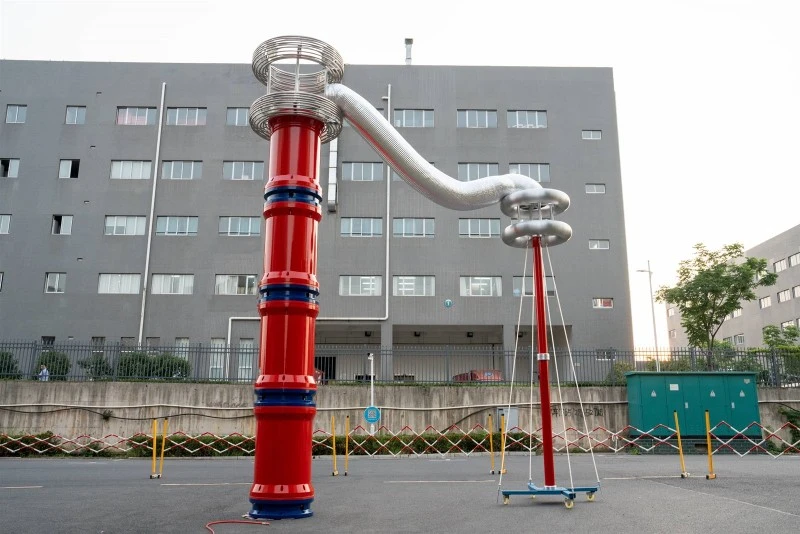

Frekvensmodulasjonserieresonansbestår av en isolasjonstransformator, en strømforsyning for frekvensmodulasjon og spenningsregulering, en eksitasjonstransformator, en reaktor og en kapasitiv spenningsdeler. Kondensatoren og reaktoren til testprøven danner en serieresonansforbindelse; Spenningsdeleren er koblet parallelt med testprøven for å måle resonansspenningen på testprøven og gi et overspenningsbeskyttelsessignal; Frekvensmodulasjonseffekten er koblet til serieresonanskretsen gjennom en eksitasjonstransformator, som gir eksitasjonseffekt for frekvenskonverteringsresonans.
Teknisk prinsipp for frekvensmodulasjonsresonansenhet
Vi vet at når kretsfrekvensen f=1/2 π√ LC, oppstår resonans i kretsen, og spenningen på testprøven er Q ganger utgangsspenningen til eksitasjonstransformatorens høyspenningsende. Q er systemkvalitetsfaktoren, som er spenningsresonansmultiplen, vanligvis fra titalls til hundrevis eller mer. Juster først utgangsfrekvensen til strømforsyningen med variabel frekvens for å indusere serieresonans i kretsen, og juster deretter utgangsspenningen til strømforsyningen med variabel frekvens under betingelse av kretsresonans for å oppnå testverdien til prøvespenningen. På grunn av resonansen til kretsen kan en mindre utgangsspenning fra strømforsyningen med variabel frekvens generere en høyere testspenning på testprøven CX.
Kjennetegn på FM-seriens resonansenhet
1. Enheten har beskyttelsesfunksjoner som overspenning, overstrøm, null start og systemavstemming (blinker). Overspennings- og overstrømbeskyttelsesverdiene kan stilles inn i henhold til brukerbehov for å utløse den blinkende beskyttelseshandlingen når testprøven blinker, og den blinkende spenningsverdien kan registreres for eksperimentell analyse
2. Hele enheten er lett og enkel å bruke på stedet
3. Enheten har fire arbeidsmoduser, som er praktisk for brukere å velge fleksibelt i henhold til-situasjonen på stedet og forbedre testhastigheten. Arbeidsmodusene er: helautomatisk modus, manuell modus, automatisk innstilling og manuell boostmodus
4. Kan lagre og skrive ut data på forskjellige steder, med numeriske datanumre for enkel identifikasjon og gjenfinning for brukere
5. Når enheten automatisk skanner frekvensen, kan startpunktet for frekvensen settes vilkårlig innenfor det angitte området, og skanneretningen kan velges oppover eller nedover. Samtidig viser LCD-skjermen skannekurven, noe som gjør det praktisk for brukere å intuitivt forstå om de har funnet resonanspunktet
6. Ved å ta i bruk DSP-plattformteknologi er det praktisk å legge til eller fjerne funksjoner og oppgradere i henhold til brukerbehov, noe som gjør grensesnittet for menneskelig-maskinutveksling mer bruker-vennlig
