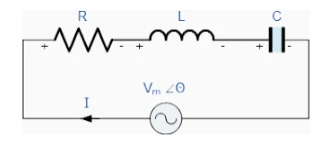

I en serie RLC-krets, når induktansverdien til induktoren er lik kapasitansverdien til kondensatoren, vises et frekvenspunkt, med andre ord, X stor=X C. Punktet der dette skjer kalles resonansfrekvenspunktet, (ƒ - r), og mens vi analyserer seriens resonans-resonans-krets til RLC.
Når frekvensen nærmer seg uendelig, vil reaktansen til induktoren også øke mot uendelig, og kretskomponentene fungerer som en åpen krets. Men når frekvensen nærmer seg null eller DC, vil reaktansen til induktoren reduseres til null, noe som forårsaker motsatt effekt, som en kortslutning. Dette betyr at reaktansen til induktoren er proporsjonal med frekvensen, mindre ved lave frekvenser og høyere ved høye frekvenser.
Hovedforskjellen mellomserieresonans (også kjent som variabel frekvens serieresonanstestenhet)og parallell resonans er at på grunn av dannelsen av energilagringskretser, er det en stor mengde sirkulerende strøm, og retningen etter serieresonansstrømkurven er nøyaktig motsatt.
Når frekvensen nærmer seg uendelig, vil reaktansen til kondensatoren synke til null, noe som får kretskomponentene til å fungere som en ideell leder på 0 Ω. Imidlertid, når frekvensen nærmer seg null eller DC-nivå, vil reaktansen til kondensatoren raskt øke til uendelig, noe som får den til å utøve en stor motstandseffekt som en åpen kretstilstand. For enhver gitt kapasitansverdi betyr dette at kapasitansreaktansen er omvendt proporsjonal med frekvensen.
Når XL=XC, kansellerer to like og like reaktanser hverandre. Og punktet der to reaktanskurver krysser hverandre i figuren indikerer resonans i AC-kretsen.
Vær oppmerksom på at når kapasitansreaktansen dominerer kretsen, har selve impedanskurven en hyperbolsk form. Imidlertid, når induktansreaktansen dominerer kretsen, på grunn av den lineære responsen til XL, er kurven asymmetrisk. Derfor, hvis kretsimpedansen er på minimumsverdien under resonans, må adgangen til kretsen være på maksimumsverdien. En av egenskapene til enseriens resonanskrets er at admittansen er veldig høy, men dette kan være en dårlig ting fordi den svært lave motstandsverdien under resonans betyr at kretsstrømmen kan være veldig farlig.
Frekvensresponskurven til aseriens resonanskrets indikerer at størrelsen på strømmen er en funksjon av frekvensen. Når det plottes på en graf, kan det sees at responsen starter fra nær null og når sin maksimale resonansfrekvens ved I MAX=I. R blir uendelig med ƒ og avtar så igjen til nær null. Som et resultat, selv ved resonans, kan amplituden til spenningen C over induktoren L og kondensatoren C være mye større enn strømforsyningsspenningen fordi de er like og kansellerer hverandre når de er motsatte. Siden serieresonanskretsen bare fungerer ved resonansfrekvensen, kalles denne typen krets også en mottakerkrets fordi impedansen til kretsen er på sitt minimum under resonans, noe som gjør det enkelt å akseptere en frekvens som er lik dens resonansfrekvens. Den nåværende. Resonanseffekten i en seriekrets er også kjent som "spenningsresonans".
