For tiden erstatter flere og flere tverrbundne polyetylenisolerte strømkabler de originale oljefylte papirisolerte strømkablene både internasjonalt og innenlands. På grunn av testpersonenes store kapasitet og testutstyrets begrensninger, har testmetoden for likestrømsmotstandsspenning blitt brukt i lang tid i testmetodene før bruk av kryss-kabler. De siste årene har mange forskningsinstitusjoner både nasjonalt og internasjonalt vist at likestrømstesting kan forårsake ulik grad av skade på tverrbundne polyetylenkabler. Noen forskningsperspektiver tyder på at tverrbundne polyetylenkabelstrukturer har evnen til å lagre og akkumulere unipolare restladninger. Hvis DC-restladningene ikke kan frigjøres effektivt etter DC-testing, kan tillegg av AC-spenningstopper til DC-restladingene etter drift forårsake kabelbrudd.
Noen innenlandske forskningsinstitusjoner mener at i DC-motstandsspenningstesten av tverrbundne polyetylenkabler, på grunn av romladningseffekten, kan den faktiske elektriske feltstyrken i isolasjon være opptil 11 ganger høyere enn den elektriske feltstyrken til kabelisolasjon. Tverrbundne polyetylenisolerte kabler kan forårsake alvorlig isolasjonsskade selv om de består DC-testen uten sammenbrudd. For det andre, på grunn av forskjellen i feltstyrkefordeling mellom den påførte likespenningen og driftsvekselspenningen. DC-testing kan ikke virkelig simulere overspenningen som kabler tåler under driftsforhold, og effektivt oppdage defekter i selve kabler og kabelskjøter og byggeprosesser. Derfor får bruken av ikke-DC-metoder for å utføre spenningsmotstandstester på kryss-kabler stadig mer oppmerksomhet. For tiden har ultra-lavfrekvente strømforsyninger (XCF) blitt brukt i utlandet for spenningsmotstandstester på mellom- og lavspentkabler. På grunn av det lave spenningsnivået til denne typen XCF, er den imidlertid ikke egnet for testing av{10} høyspentkabler på 110 kV og over. I Kina har denne metoden også blitt brukt for{13}}lavspentkabler, men på grunn av begrensninger på testutstyr har den ikke vært mye promotert. De siste årene, på grunn av bygging og renovering av strømnett i byer og på landsbygda, har det blitt flere og flere tverrbundne kabler. Kablene settes i drift først etter at DC tåler spenningstesting, og hendelser med kabel- eller kabelhodebrudd under driftsspenning har også forekommet fra tid til annen. Så alle utforsker nye eksperimentelle metoder.
Test frekvens

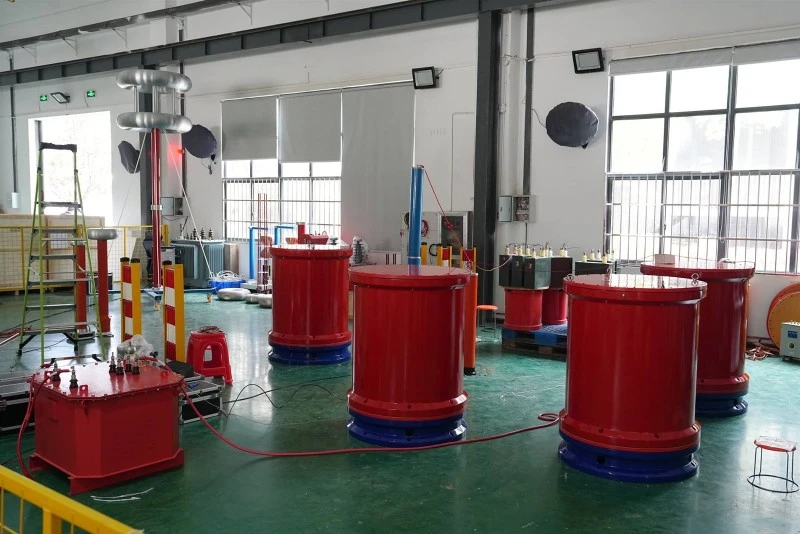

På grunn av den store kapasitansen til kabler, er tradisjonelle kraftfrekvenstesttransformatorer klumpete og klumpete, og arbeidskraftkilder med høy strøm er ikke lett tilgjengelige på stedet. Derfor,serie resonant AC tåle spenning testing utstyrer generelt brukt. Dens inngangseffekt kan reduseres betydelig, vekten kan reduseres, og den er enkel å bruke og transportere. I den innledende fasen ble resonansenheter av induksjonstype (50Hz) ofte brukt, men de har ulemper som dårlig automatisering og høy støy. Derfor brukes frekvensmodulasjons (30-300Hz) serie resonanstestutstyr i dag, som kan oppnå høyere kvalitetstall (Q-verdier), og har fordeler som automatisk tuning, flere beskyttelser, lav støy og fleksible kombinasjonsmetoder (betraktelig redusere vekten av et enkelt stykke).
standard spørsmål
På grunn av problemer med utstyrskapasitet og volum finnes det for øyeblikket ingen tilsvarende standarder i landet for å utføre AC-motstandsspenningstester på-høyspentstrømkabler etter installasjon på stedet. Men på grunn av årsakene som er nevnt tidligere, har folk også stilt noen spørsmål om standardene for DC-motstandsspenningstesting. "Guidelines for Completion Acceptance Testing of High Voltage Squeezed Insulated Cables" foreslått av arbeidsgruppe 21 av CIGRI International Conference on Large Power Grids reiser tvil om den gjeldende DC-motstandsspenningstestmetoden og anbefaler bruk av AC-testmetoder ved strømfrekvens og omtrentlig strømfrekvens (330{{0Hz}). I IEC 60840-standarden, i tillegg til den originale DC-teststandarden, er en 1,7U0 5-minutt eller 1U0 24-times AC-teststandard lagt til kabelteststandarden etter 45-150kV installasjon. I 220kV-nivået kansellerer IEC 62067/CD-utkastet standarden for DC-testing i kabelleggingstester, og krever kun AC-testing, som er 20-300Hz 1.4U0 i 60 minutter. For å gjennomføre mer effektive overleveringstester på tverrbundne kabler etter bygging, har det reviderte innholdet i "Kode for overlevering og forebyggende testing av strømutstyr" lagt til AC-motstandsspenningsteststandarden for kabler i hovedisolasjonsmotstandsspenningstestseksjonen. Etterpå introduserte mange regioner i Kina også tilsvarende lokale teststandarder, med testfrekvenser som stort sett varierer fra 30-300Hz. Testspenningen for mellom- og lavspentkabler er 1,6-2,0 ganger fasespenningen, mens testspenningen for høyspentkabler generelt er 1,4-1,7 ganger fasespenningen. Avhengig av den spesifikke plasseringen, anbefales det at testfrekvensen for mellom- og lavspentkabler er 45-65 Hz, og for høyspentkabler er 35-75 Hz.
Utstyrsvalg
Kabler med spenningsnivåer på 35kV og lavere er mye brukt og krever mye eksperimentelt arbeid, så denne typen spenningsmotstandstestanordning bør være liten i størrelse og lett i vekt. Dermed ble den bærbare kabelspenningsmotstandstesten produsert av Huatian Power født.
I dette systemet kreves det at vekten av komponenter som kan flyttes på stedet av en enkelt person ikke skal overstige 30 kg, og vekten av komponenter som kan flyttes på stedet av to personer ikke skal overstige 60 kg, noe som er egnet for -bevegelse på stedet. Reaktordelen er laget av tørr epoksystøping, som er vakker og pålitelig, og egnet for kravene til ulike typer kabler. Dette systemet har følgende egenskaper:
(1) Enkel å betjene med automatisk/manuell innstillingsfunksjon; Den store skjermen viser parametere som spenning, strøm og frekvens; Utstyrt med overspennings- og overstrøminnstilling og beskyttelsesfunksjoner; Utstyrt med avstemmingsbeskyttelsesfunksjon; Utstyrt med automatisk timing og tid for å slå av funksjon; Spenningsregulering har en nullstartfunksjon for å sikre sikkerheten ved innstilling og nullstartforsterkning av høyspentkretser;
(2) Flere sett med fleksible reaktorer brukes for konfigurasjon, og det testede utstyret kan brukes i serie eller parallelt. Antall reaktorer som skal bringes til området kan bestemmes basert på testet utstyr;
(3) Ved å ta en 3kM lang 10kV-kabel (høyspentstrøm 3A) som et eksempel, er vekten av en enkelt reaktor 35 kg (3 enheter), vekten av kontrollboksen med variabel frekvens er 12 kg, og vekten av magnetiseringstransformatoren er 15 kg.
